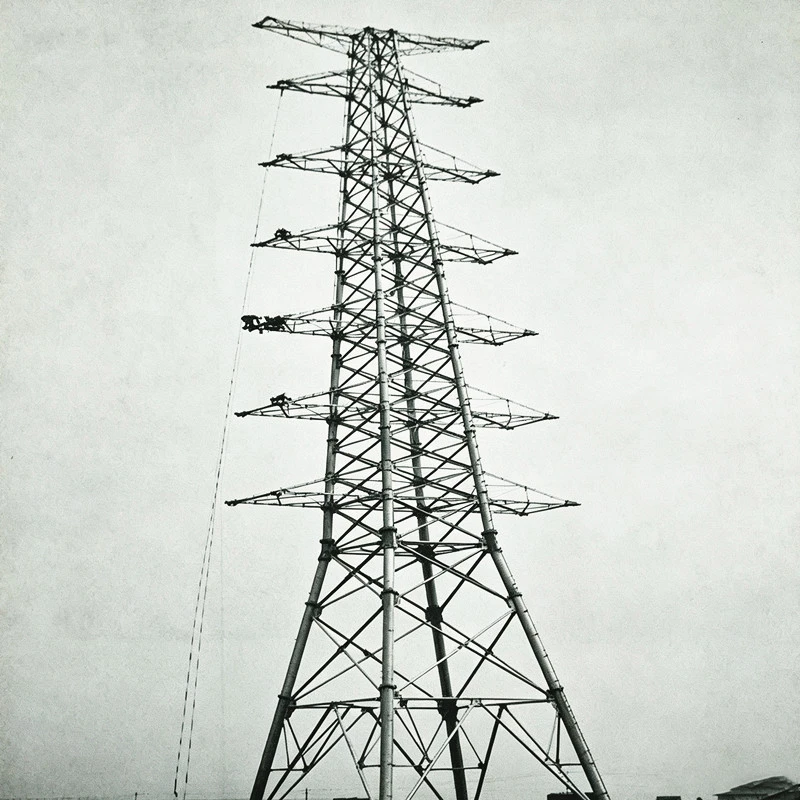

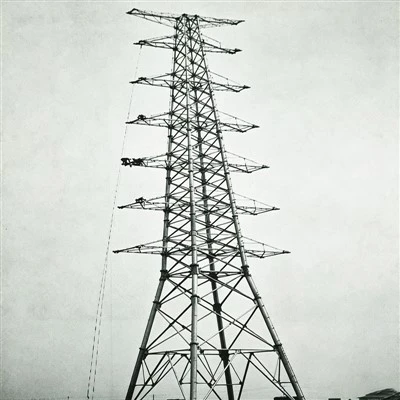

Toranj sa četiri kraka terminala

Toranj sa četiri kraka terminala je ključna struktura na spojnoj tački između dalekovoda i trafostanice ili podzemnog kabla. Nalazi se na kraju reda. Mora izdržati puno mehaničko opterećenje cijele linije, uključujući horizontalnu napetost i vertikalna opterećenja. To ga čini jednim od tipova stubova koji su najviše opterećeni. Osnova tornja sa četiri kraka terminala uključuje platformu za opremu sa rezervisanim ulaznim tačkama za kablove. Može prebaciti nadzemne provodnike kroz žice izolatora naprezanja i kratkospojnike, a zatim se povezati na podzemne kablove ili GIS opremu preko kablovskih terminala. U poređenju sa ugaonim čeličnim terminalnim tornjevima, cevni toranj sa četiri kraka je kompaktniji i zauzima manje zemljišta. To ga čini posebno pogodnim za gradske trafostanice sa ograničenim prostorom. Qingdao Hongyuanfeng Power Equipment Co., Ltd. proizvodi terminale sa četiri noge koristeći Q355B čelične cijevi visoke čvrstoće sa zadebljanim zidovima. Cijeli toranj je podvrgnut vrućem pocinčavanju sa premazom cinka od najmanje 86μm. Ovo ispunjava nacionalne standarde GB/T 2694‑2018. Toranj je opremljen nizovima izolatora naprezanja, jumper sistemima, nosačima za pričvršćivanje kablova i platformama za održavanje. Nudimo i ljestve za penjanje i sigurnosne ograde.

Visina naših terminala sa četiri kraka kreće se od 20 do 50 metara. Pokrivaju naponske nivoe od 110kV do ±1100kV. Maksimalna projektna vrijednost horizontalne napetosti kreće se od 50kN do 150kN. Maksimalni kapacitet brzine vjetra je 35 m/s, a otpornost na potres je 8. stepena. Naša proizvodna oprema uključuje 4 velike mašine za lasersko sečenje, 8 potpuno automatskih ugaonih čeličnih linija i 6 kompleta 1250A zavarivača pod vodom. Mjesečni kapacitet proizvodnje je 1.000-1.500 tona. Standardna isporuka traje 15-20 dana. Pružamo kompletnu izvoznu tehničku dokumentaciju i projektnu podršku.

Qingdao Hongyuanfeng Power Equipment Co., Ltd. započeo je 2019. Naša fabrika je u Jiaozhouu, Qingdao, pokriva 151 mu sa 120 zaposlenih. Posjedujemo 14 patenata, 2 robne marke i 3 administrativne licence. Prošli smo tri sertifikata sistema upravljanja i „High-tech Enterprise“ i „Qingdao Specialized SME“. Naši certificirani inspektori provjeravaju svaki zavareni sloj i sloj pocinčavanja. Vršimo 100% inspekciju prije pakovanja i prihvatamo inspekcije treće strane. Naši terminali sa četiri noge uspješno su korišteni u projektima prijenosa trafostanica Suzhou Yuexi 500kV i Xishan 500kV. U urbanim sredinama, oni efikasno prelaze nadzemne vodove na podzemne kablove ili GIS, smanjujući zagušenje linija oko trafostanica.

Isporučili smo tornjeve za projekte Jiuquan 500kV DC i Qinghai-Shandong 500kV DC. Proizvodimo prema tehničkim crtežima kupaca sa minimalnom narudžbom od 10 tona. Izrada prilagođenog uzorka za velike artikle traje 7-10 dana. Prije prodaje, naš tehnički tim pruža podršku pri planiranju i crtanju. Tokom proizvodnje dijelimo napredak i koordiniramo otpremu. Nakon prodaje nudimo 2-godišnje jamstvo i upute za instalaciju na licu mjesta. Podržavamo FOB i EXW trgovinske uslove i prihvatamo plaćanje u RMB i USD. Izvozno pakovanje prati zahtjeve kupaca.
